EIETTORI MAZZEI AD ELEVATA EFFICIENZA


Home » Prodotti » Eiettori ed ugelli per aerazione e miscelazione » EIETTORI MAZZEI AD ELEVATA EFFICIENZA...

Descrizione:

Gli eiettori MAZZEI lavorano sul principio della creazione di una depressione in una zona di alta velocità del liquido. Questo viene alimentato a monte di una gola dove la velocità aumenta ed il gas viene "aspirato". Per effetto dell’elevata turbolenza si creano delle microbolle e quindi si ottengono coefficienti di scambio di materia gas/liquido molto elevati.

Gli eiettori MAZZEI della nuova serie incorporano le seguenti caratteristiche:
  • Alette posizionate nel cono di uscita per ottenere più elevati coefficienti di trasferimento
  • Migliore formazione delle microbolle
  • Diminuzione degli off-gas
  • Costruzione accurata e resistente
  • Utilizzo di PVDF resistente all’ozono (Kynar) o di acciaio inossidabile
  • Ampia disponibilità di supporto tecnico e applicativo

La costruzione standard per piccole dimensioni (da ½" a DN100) viene realizzata per stampaggio in Kynar, un polimero fluorurato estremamente resistente. Ciò consente di mantenere un livello qualitativo estremamente alto, pur limitando i costi.
Per dimensioni superiori (fino a DN300) o per applicazioni speciali (es. alta pressione), vengono realizzati eiettori in AISI316L.

Un nuovo brevetto è stato concesso a MAZZEI negli USA a copertura di questo prodotto; brevetti internazionali sono in corso di approvazione.

INSTALLAZIONI TIPICHE

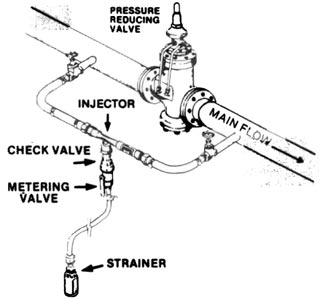

Eiettore installato attorno a un punto di restrizione del flusso come una valvola; questa crea una pressione differenziale, che consente all’ eiettore di produrre vuoto.

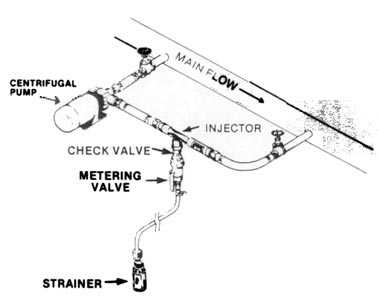

Installazione in combinazione con una pompa centrifuga per elevare la pressione attraverso l’eiettore in modo da creare una pressione differenziale e produrre vuoto.



Eiettore installato a cavallo della pressione differenziale creata da un pompa esistente.

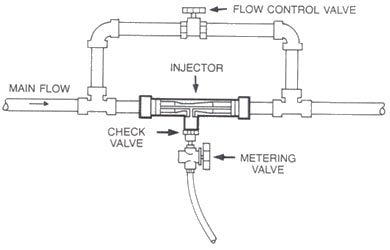

Eiettore installato sulla linea di flusso principale con la portata controllata da una valvola sulla linea di by-pass.

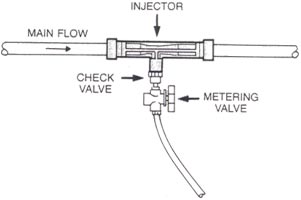

Installazione direttamente sulla linea di flusso principale con la portata totale del sistema che attraversa l’eiettore.




PRESTAZIONI INDICATIVE EIETTORI
CONDIZIONI DI TEST: Pin=1 bar – Pout=0,15 bar







MODELLO PORTATA LIQUIDO MAX ARIA ASPIRATA
# (l/min) (l/min)
287 1,6 0,6
384 4 2
384-X 4,1 4,5
484 7,4 3,7
484-X 7,9 5,5
584 12,9 5,4
684 24,2 5,6
784 31,7 10,8
878 22,7 11
885-X 23,2 10,5
978 26,1 11,1
1078 34,8 16,8
1583 66,3 35
1583-A 68,5 57
1584-A 120 67
1585-X 66 40
2083-X 61 80
2081-A 213 146
3090 501 465
4090 428 160
4091 836 970

NOTA: gli eiettori serie -X non sono indicati in caso di contropressione in uscita
